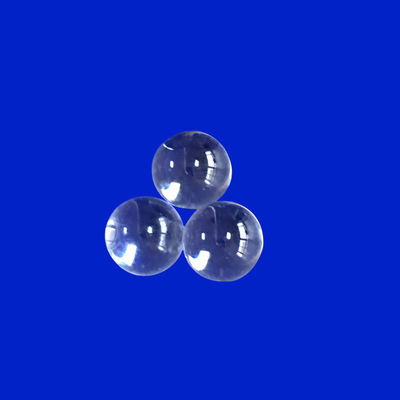

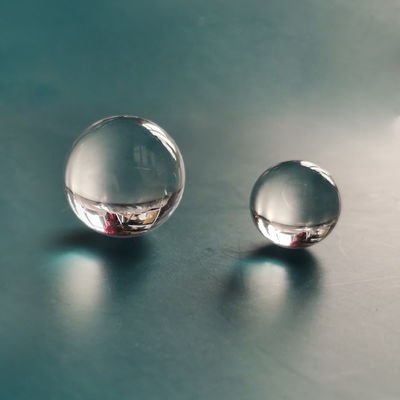

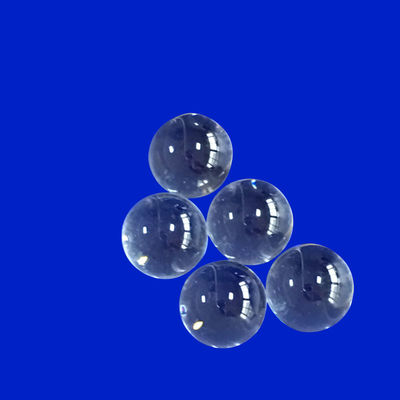

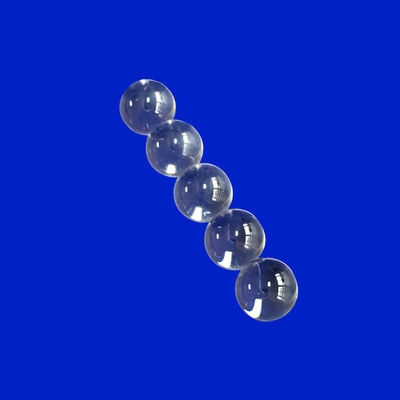

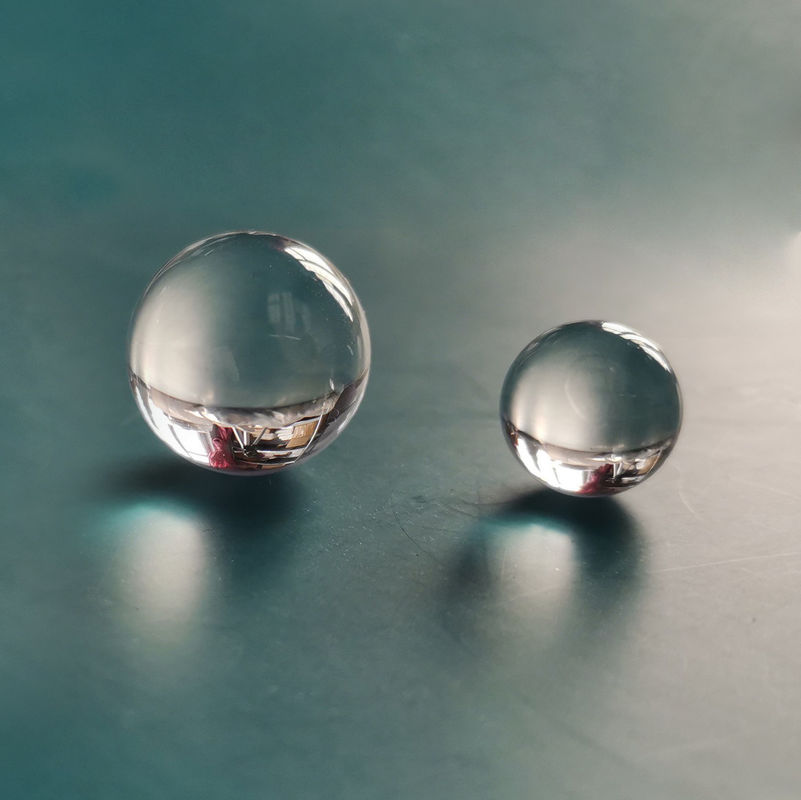

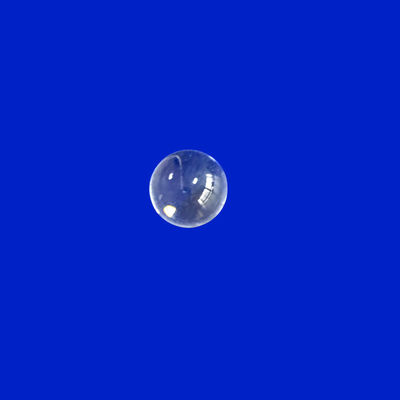

1 мм оптическая шаровая линза
1 мм оптическая шаровая линза
,2мм оптическая шаровая линза
,60/40 2
Оптическая шариковая линза 1 ммпредставляет собой прецизионный микрооптический компонент, предназначенный для эффективной коллимации, объединения и фокусировки света в компактных фотонных системах. Изготовленный из высококачественных оптических материалов, таких как стекло BK7, сапфир или плавленый кварц, в зависимости от требований применения,Оптическая шариковая линза 1 ммобеспечивает превосходную сферическую симметрию и высокую однородность преломляющих свойств. Это позволяет точно контролировать распространение света в микроскопическом масштабе, что делает его особенно подходящим для оптоволоконной связи, соединения лазерных диодов и миниатюрных оптических сборок.
Благодаря своему сверхмалому диаметру,Оптическая шариковая линза 1 ммшироко используется в приложениях, где ограничения по пространству и оптическая эффективность имеют решающее значение. Его сферическая геометрия сводит к минимуму оптические аберрации при правильном выравнивании, обеспечивая эффективное соединение между оптическими волокнами или между волокном и лазерными источниками. В инженерных оптических системахОптическая шариковая линза 1 ммценится за свою простоту, высокую эффективность передачи и совместимость с широким диапазоном длин волн от видимого до ближнего инфракрасного диапазона.
Сферические шариковые линзы обычно используются для лазерной коллимации и фокусировки, соединения лазера с волокном, соединения волокна с волокном и соединения волокна с детектором. С сферами большего размера легче обращаться, и они облегчают чувствительность поступательного выравнивания. Тем не менее, меньшие сферы имеют то преимущество, что помещаются в меньшие упаковки. Шаровые линзы представляют собой тщательно отполированные сферы, изготовленные из оптически прозрачных однородных материалов. Тщательно контролируемый производственный процесс производит сферы с точными диаметрами и непревзойденным качеством поверхности. Мы поставляем оптические сферические шариковые линзы. Полусферические (полусферические) линзы идеально подходят для таких применений, как волоконная связь, эндоскопия, микроскопия, оптические датчики и системы лазерных измерений.
| Диапазон диаметров | Диаметр 0,7 мм-диаметр 400 мм |
| Диапазон радиуса кривой | R1,5-R∞ и т. д. |
| Допуск диаметра | +/-0,1,+/-0,01,+/-0,005 и т. д. |
| Точность поверхности | λ, 1/2λ, 1/4λ, 1/10λ и т. д. |
| Допуск толщины | +/-0,1,+/-0,05,+/-0,01 и т. д. |
| Центрация | +/-2',+/-1' и т.д. |
| Диафрагма Н | 5,1 и т. д. |
| Неравномерность ΔN | 2,1,0,5,0,2 и т. д. |
| Качество поверхности | 60/40,40/20,20/10,10/5 и т. д. |
- Ультракомпактная оптическая конструкция:Оптическая шариковая линза диаметром 1 мм обеспечивает интеграцию в сверхминиатюрные оптические системы.
- Высокая эффективность сцепления:Оптимизированная сферическая геометрия улучшает характеристики соединения волокна с волокном и волокна с лазером.
- Низкая оптическая аберрация:При правильном выравнивании оптическая шариковая линза диаметром 1 мм сводит к минимуму эффекты сферических искажений.
- Широкая совместимость материалов:Доступны в исполнении BK7, сапфире и кварце для различных оптических сред.
- Поддержка широкой длины волны:Подходит для видимого, ближнего инфракрасного и расширенного оптического диапазонов в зависимости от подложки.
- Стабильные оптические характеристики:Оптическая шариковая линза диаметром 1 мм обеспечивает стабильное преломление в различных условиях окружающей среды.
- Волоконно-оптические системы связи:Используется для эффективного соединения сигналов и оптимизации передачи.
- Лазерные диодные модули:Улучшает форму луча и эффективность впрыска света.
- Медицинские оптические приборы:Применяется в эндоскопических и диагностических миниатюрных оптических зондах.
- Оптические сенсорные системы:Используется в прецизионных датчиках, требующих компактных оптических фокусирующих элементов.
- Системы микровизуализации:Поддерживает миниатюрные оптические сборки высокого разрешения.
- Промышленная фотоника:Интегрируется в компактные лазерные измерительные системы.
Shanghai Advance Optical-Electronics Technology Co., Ltd. — высокотехнологичное производственное предприятие, официально основанное в сентябре 2009 года. Завод расположен в промышленном парке Цинпу в Шанхае, всего в получасе езды от шанхайского международного аэропорта Хунцяо. Компания объединяет несколько отличных технических специалистов в оптической промышленности, обладает комплексными вспомогательными возможностями, такими как оптико-механическое и электрическое проектирование, услуги по обработке и продаже, и искренне предоставляет каждому клиенту высококачественные и удобные продукты и услуги. Сфера деятельности: разработка оптико-механических и электрических модулей, прецизионная обработка оптических элементов, проектирование и обработка объективов фотоаппаратов, решения для оптического проектирования и оптимизации оптического пути, технические консультации и послепродажное обслуживание. Области применения: машинное зрение, искусственный интеллект, биомедицина, умный город, высококачественный мониторинг, испытательные инструменты, оборудование, лазерное травление, специальное освещение, научно-исследовательские учреждения и т. д.
Преимущества компании:
- Иметь комплексные возможности проектирования, производства и продаж и предоставлять клиентам универсальные удобные услуги по закупкам;
- Он имеет десятки тысяч оптических форм и образцов, которые могут предоставить клиентам услуги быстрой проверки по низкой цене;
- Уметь заранее участвовать в исследованиях и разработках нового продукта клиента, предоставлять осуществимые планы и предложения и сокращать количество обходных путей в проекте;
В1: Какова основная функция оптической шариковой линзы диаметром 1 мм?
Ответ: Оптическая шариковая линза диаметром 1 мм предназначена для эффективной фокусировки и передачи света между оптическими волокнами или между волокном и источником света, обеспечивая минимальные потери и высокую эффективность передачи.
Вопрос 2: Почему в оптоволокне обычно используется оптическая шариковая линза диаметром 1 мм?
Ответ: Благодаря своей сферической симметрии и небольшому диаметру оптическая шариковая линза диаметром 1 мм обеспечивает превосходное согласование мод между оптическими волокнами, повышая эффективность связи в системах связи.
В3: Какие материалы доступны для оптических шариковых линз диаметром 1 мм?
О: Оптическая шариковая линза диаметром 1 мм обычно изготавливается из стекла BK7, сапфира или плавленого кварца, каждая из которых имеет различные оптические и тепловые характеристики.
Вопрос 4: Можно ли использовать оптические шариковые линзы диаметром 1 мм в лазерных приложениях?
О: Да, оптическая шариковая линза диаметром 1 мм широко используется в системах сопряжения лазерных диодов и формирования луча благодаря ее высокой точности и низким оптическим потерям.
В5: Требуется ли покрытие для оптических шариковых линз диаметром 1 мм?
Ответ: На оптические шариковые линзы диаметром 1 мм можно нанести антибликовое покрытие, чтобы повысить эффективность передачи и уменьшить потери на отражение от поверхности в определенных диапазонах длин волн.
-
