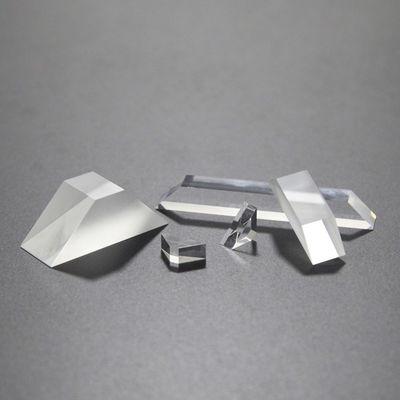

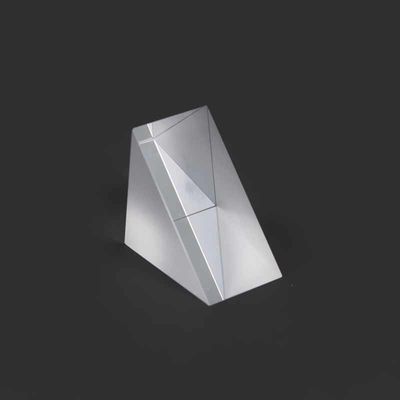

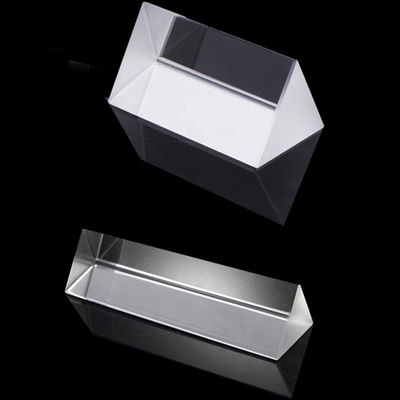

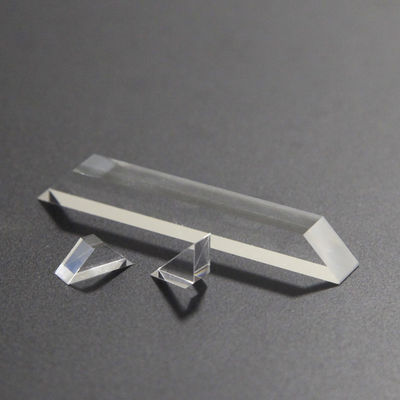

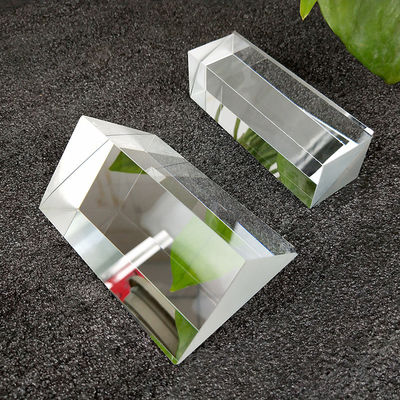

Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope

качество Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope завод
качество Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope завод
качество Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope завод
качество Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope завод
качество Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope завод
качество Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope завод
качество Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope завод
Спецификация продукта
Место происхождения: ШАНХАЙ, КИТАЙ
Название бренда: advance
Номер модели: 005
Минимальное количество заказа: 10 частей
Цена: $100.00/Pieces 10-99 Pieces
Возможность поставки: 10000000 часть/частей в месяц
Подробная информация о продукте
Material: BK7 (настраиваемый)
Customized Support: ОЭМ, ОДМ
Length: 3-100 мм (настраиваемый)
Dimension Tolerance: +/- 0,01 мм
Width: 3-100 мм (настраиваемый)
Angle Tolerance: 3 ~ 2
Height: 3-100 мм (настраиваемый)
Flatness: N=1~3
Length Tolerance: +/- 0,01 мм
Width Tolerance: +/- 0,01 мм
Surface Quality: 10/5~60/40 (настраиваемый)
Application Area: Перископ
Описание продукта
Изготовленная на заказ призма оптического стекла БК7 3-100 мм прямоугольная для перископа
ФункциональностьИзготовленное на заказ оптическое стекло BK7 3–100 ммПризма выходит за рамки простого отклонения света. При использовании в качествеПрямоугольная призма для перископаГипотенуза служит высокоэффективным отражателем, который может быть либо без покрытия для TIR, либо обработан защищенным алюминием или серебром для улучшения характеристик под определенными углами. Потому что мы предлагаемПользовательский оптический 3–100 ммВ этом диапазоне дизайнеры могут использовать эти призмы во всем: от 3-миллиметровых микрооптических датчиков до 100-миллиметровых сверхмощных морских перископов. Эта адаптивность в сочетании со структурной целостностьюBK7 Стекло, делаетПрямоугольная призма для перископазолотой стандарт в оборонном, морском и научно-исследовательском секторах. Отдавая приоритет геометрической точности, нашиПользовательский оптический 3–100 ммрешения гарантируют, что выходной луч идеально совмещен с входным лучом, устраняя ошибки четности в сложных оптических цепях.
Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 0
Технические характеристики продукта
Материалы BK7 или другое оптическое стекло, кварц, сапфир, Ge, Si, ZnSe, CaF2 и т. д.
Длина 3~100 мм
Ширина 3~100 мм
Высота 3~100 мм
Допуск по длине +/- 0,01 мм
Допуск по ширине +/- 0,01 мм
Допуск по высоте +/- 0,01 мм
Угловой допуск 3"~2"
Неравномерность ΔN=0,1~0,5
Точность поверхности Н=1~3
Качество поверхности 10/5~60/40
Покрытие По запросу
Область применения Визуализация, освещение, лазер и т. д.
Технические характеристики: эталонные характеристики перископической призмы BK7
В следующей таблице показаны стандарты профессионального уровня, применяемые к нашимИзготовленное на заказ оптическое стекло BK7 3–100 ммпроизводство, специально оптимизированное дляПрямоугольная призма для перископа.
Особенность Технические характеристики пользовательской оптической системы 3–100 мм Операционное преимущество
Материал подложки Стекло оптического класса BK7 (N-BK7) Высокая четкость для прямоугольной призмы
Диапазон размеров Нестандартные оптические размеры 3–100 мм Масштабируемость для любого дизайна Periscope
Угловой допуск от < 3 угловых минут до < 30 угловых секунд Точное выравнивание для прямоугольной призмы
Качество поверхности От 40-20 до 20-10 Scratch-Dig Низкий разброс в оптическом диапазоне Custom 3–100 мм.
Плоскостность поверхности от λ/4 до λ/10 при 633 нм Точная визуализация для прямоугольной призмы для перископа
Варианты покрытия AR, Al, Ag или TIR без покрытия Оптимизированная пропускная способность для оптики BK7 Glass
Индекс преломления 1,5168 @ 587,6 нм Стабильный световой путь в пользовательском оптическом диапазоне 3–100 мм
Чистая диафрагма > 90% площади лица Максимальное поле зрения для прямоугольной призмы
Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 1
Ключевые особенности и преимущества
Изготовленное на заказ оптическое стекло BK7 3–100 ммСерия создана для обеспечения надежной работы в визуальных системах с высокими требованиями. Ниже приведены функциональные преимущества и разнообразные реализации этогоПрямоугольная призма для перископа:
  • Общая эффективность внутреннего отражения:BK7 СтеклопозволяетПрямоугольная призма для перископаотражать свет почти со 100% эффективностью без необходимости использования металлических покрытий во многих конфигурациях.
  • Обширная настройка размера:НашПользовательский оптический 3–100 ммВозможности гарантируют, что независимо от того, является ли приложение микродроном или подводной лодкой,Прямоугольная призмаподходит идеально.
  • Исключительная экологическая стабильность: BK7 Стеклоустойчив к химическим пятнам и разрушению окружающей среды, обеспечиваяПрямоугольная призма для перископасохраняет свои характеристики в течение многих лет использования в полевых условиях.
Галерея продуктов
Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 2 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 3 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 4 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 5 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 6 Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope 7
Часто задаваемые вопросы по продуктам для экспертов: как научиться использовать прямоугольную призму для перископа
В этом разделе представлена ​​авторитетная техническая информация по выборуИзготовленное на заказ оптическое стекло BK7 3–100 мм.
Вопрос 1: Почему стекло BK7 является предпочтительным выбором в качестве прямоугольной призмы для перископа?
Отвечать: BK7 Стеклопредлагает превосходный баланс высокой передачи в видимом спектре и физической долговечности. ДляПрямоугольная призма для перископа, этот материал гарантирует, что изображение останется ярким и четким, что очень важно дляПользовательский оптический 3–100 ммсистемы, используемые при наблюдении.
Вопрос 2. Как диапазон размеров пользовательской оптики 3–100 мм влияет на качество изображения?
Отвечать:Хотя размер меняется, наши стандарты качества остаются неизменными. 100 ммПрямоугольная призма для перископатребует более жесткого охлаждения во времяBK7 Стеклопроизводства для предотвращения внутреннего напряжения, обеспеченияПользовательский оптический 3–100 ммсерия остается без аберраций во всех масштабах.
В3: Можно ли использовать прямоугольную призму для перископа в мощных лазерных перископах?
Отвечать:Да, при условииПользовательский оптический 3–100 ммповерхности полируются до высокого порога повреждения лазером (LDT). Мы можем лечитьBK7 Стеклосо специальными покрытиями, обеспечивающимиПрямоугольная призмабезопасно обрабатывает определенные длины волн лазера.
Вопрос 4. В чем преимущество услуги «Индивидуальная оптика 3–100 мм» для инжиниринговых фирм?
Отвечать:Это избавляет от необходимости проектировать готовые детали. ВыбравПользовательский оптический 3–100 ммрешение, вы можете указать точную площадь и высотуПрямоугольная призма для перископа, максимально эффективно используя пространство в вашемBK7 Стеклооптический поезд.
Вопрос 5: Как вы проверяете точность угла прямоугольной призмы?
Отвечать:КаждыйИзготовленное на заказ оптическое стекло BK7 3–100 ммустановка тестируется с помощью высокоточных гониометров. ДляПрямоугольная призма для перископа, мы гарантируем, что углы 90 градусов и 45 градусов находятся в пределах угловых секунд, чтобы предотвратить наклон или смещение изображения.
