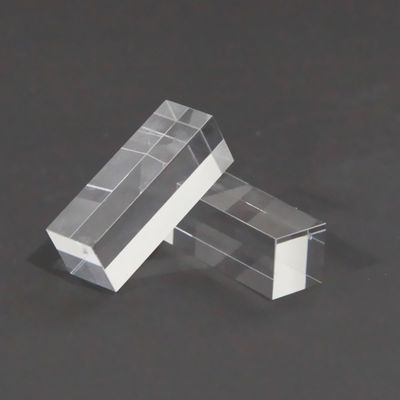

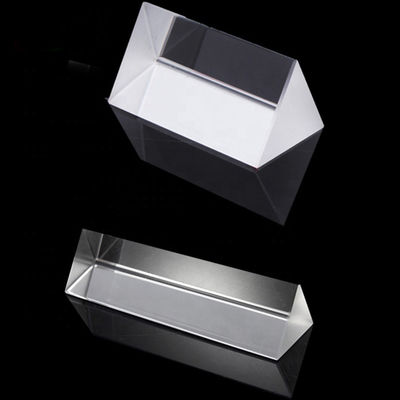

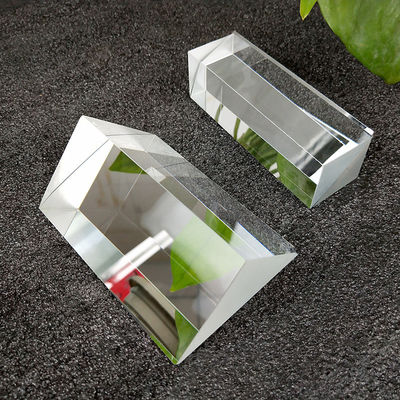

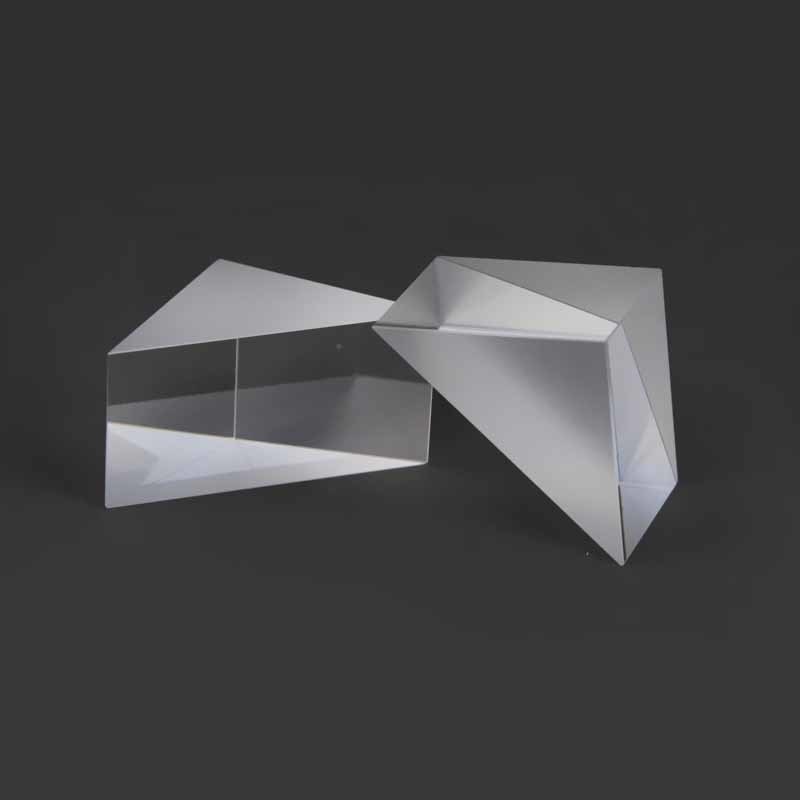

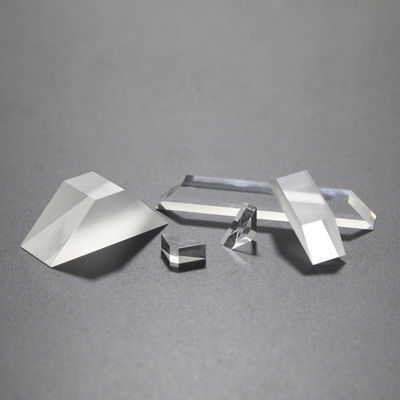

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
| Особенность | Характеристики алюминизированного внешнего отражения BK7 | Операционная выгода |
|---|---|---|
| Материал подложки | Оптическое стекло класса BK7 | Высокая однородность призмы 90 градусов. |
| Тип отражения | Алюминированное внешнее отражение | Отражение от первой поверхности прямоугольной призмы |
| Угловой допуск | от < 3 угловых минут до < 30 угловых секунд | Высокоточное рулевое управление для прямоугольной призмы |
| Качество поверхности | От 40-20 до 20-10 Scratch-Dig | Низкий разброс в оптическом стекле 90 градусов |
| Тип покрытия | Защищенный алюминий (R > 85%) | Прочная алюминизированная внешняя отражающая поверхность |
| Геометрия | Прямоугольная призма/прямой угол | Упрощенный монтаж оптического стекла |
| Чистая диафрагма | > 90% площади лица | Максимальное поле зрения для прямоугольной призмы |
| Плоскостность поверхности | λ/4 @ 633 нм | Чистый волновой фронт для Aluminized Outer Reflection BK7 |
| Параметр | Технические характеристики |
|---|---|
| Материалы | BK7 или другое оптическое стекло, кварц, сапфир, Ge, Si, ZnSe, CaF2 и т. д. |
| Длина | 3~100 мм |
| Ширина | 3~100 мм |
| Высота | 3~100 мм |
| Допуск по длине | +/- 0,01 мм |
| Допуск по ширине | +/- 0,01 мм |
| Допуск по высоте | +/- 0,01 мм |
| Угловой допуск | 3"~2" |
| Неравномерность | ΔN=0,1~0,5 |
| Точность поверхности | Н=1~3 |
| Качество поверхности | 10/5~60/40 |
| Покрытие | По запросу |
| Область применения | Визуализация, освещение, лазер и т. д. |
- Управление лазерным лучом:Использование прямоугольной призмы для складывания мощных балок в промышленных режущих головках с ЧПУ
- Тактические прицельные системы:Использование алюминиевого внешнего отражения BK7 в перископических прицелах для транспортных средств.
- Калибровка спектроскопии:Использование прямоугольной призмы с углом 90 градусов из оптического стекла для точного определения пути света в лабораторных приборах
- Геодезическое оборудование:Интеграция алюминизированной призмы внешнего отражения в тахеометры и лазерные нивелиры для обеспечения точности на больших расстояниях.
-
