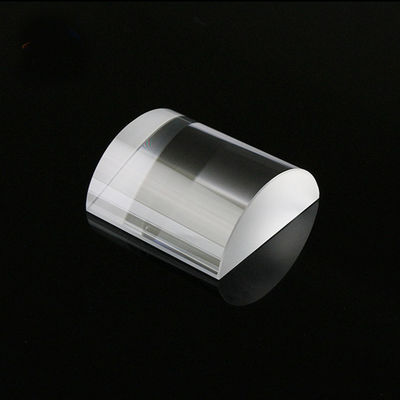

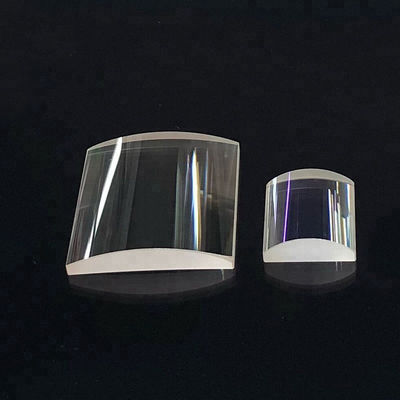

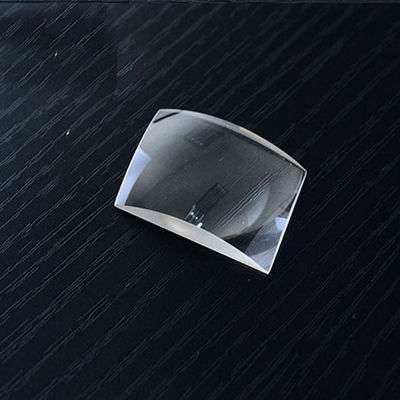

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments
В области высокоточной оптикиВыпуклая линза BK7 Оптическое стеклоСерия признана фундаментальным компонентом для продвинутых манипуляций со светом. В частности,Цилиндрическая плоско-выпуклая линзапредназначен для фокусировки света в четкую, однородную линию, а не в одну точку, что делает его незаменимой оптикой для различных систем сканирования и выравнивания.
Используя премиумОптическое стекло BK7Эти линзы обладают высокой однородностью и низким содержанием пузырьков, обеспечивая максимальное пропускание во всем видимом спектре. Уникальная геометрияЦилиндрическая плоско-выпуклая линза— имея одну плоскую поверхность и одну цилиндрическую изогнутую поверхность — позволяет сжимать свет только в одном измерении. Эта возможность имеет решающее значение для оптических инструментов, требующих формирования луча, таких как лазерные уровни, сканеры штрих-кодов и устройства формирования изображений с высоким разрешением.
Для поддержки точного машиностроения в следующей таблице подробно описаны технические параметры, применяемые к нашимВыпуклая линза BK7 Оптическое стеклоиЦилиндрическая плоско-выпуклая линзапроизводство.
| Особенность | Выпуклая линза BK7 Оптическое стекло | Цилиндрическая плоско-выпуклая линза |
|---|---|---|
| Материал подложки | Оптическое стекло класса BK7 | Оптическое стекло высокой четкости BK7 |
| Геометрия линзы | Цилиндрическая плоско-выпуклая линза | Одна плоская, одна цилиндрическая грань |
| Качество поверхности | От 40-20 до 20-10 Scratch-Dig | Оптимизирован для оптических инструментов |
| Диапазон фокусных расстояний | от 5 мм до 1000 мм | Точность для цилиндрической плоско-выпуклой линзы |
| Центрация | < 3 угловых минут | Высокоточные оптические инструменты подходят |
| Варианты покрытия | AR, BBAR или V-Coat | Улучшает оптическое стекло выпуклой линзы BK7 |
| Размерный допуск | От ±0,05 мм до ±0,1 мм | Точность для оптических инструментов |
| Плоскостность поверхности | λ/4 @ 633 нм | Поддерживает цилиндрическую плоско-выпуклую линзу |
| Диапазон диаметров | Диаметр 0,7 мм-диаметр 400 мм |
| Диапазон радиуса кривой | R1.5-R∞ и т. д. |
| Допуск диаметра | +/-0,1, +/-0,01, +/-0,005 и т. д. |
| Поверхность диаметром | λ, 1/2λ, 1/4λ, 1/10λ и т. д. |
| Допуск толщины | +/-0,1, +/-0,05, +/-0,01 и т. д. |
| Центрация | +/-2', +/-1' и т.д. |
| Диафрагма Н | 5, 1 и т. д. |
| Неравномерность ΔN | 2, 1, 0,5, 0,2 и т. д. |
| Качество поверхности | 60/40, 40/20, 20/10, 10/5 и т. д. |
- Лазерное сканирование:ИспользуяЦилиндрическая плоско-выпуклая линзав 3D-сканерах и считывателях штрих-кодов для сбора данных.
- Медицинская диагностика:РеализацияВыпуклая линза BK7 Оптическое стеклов эндоскопах и офтальмологических оптических инструментах.
- Промышленные измерения:РазвертываниеЦилиндрическая плоско-выпуклая линзав лазерных уровнях и системах структурированного освещения для строительства.
- Голография:ИспользуяОптическое стекло BK7расширять и формировать опорные лучи в сложных оптических приборах.
В этом разделе представлена авторитетная техническая информация по выборуВыпуклая линза BK7 Оптическое стеклоиЦилиндрическая плоско-выпуклая линза.
-
