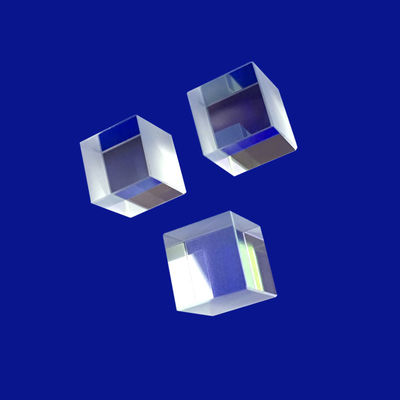

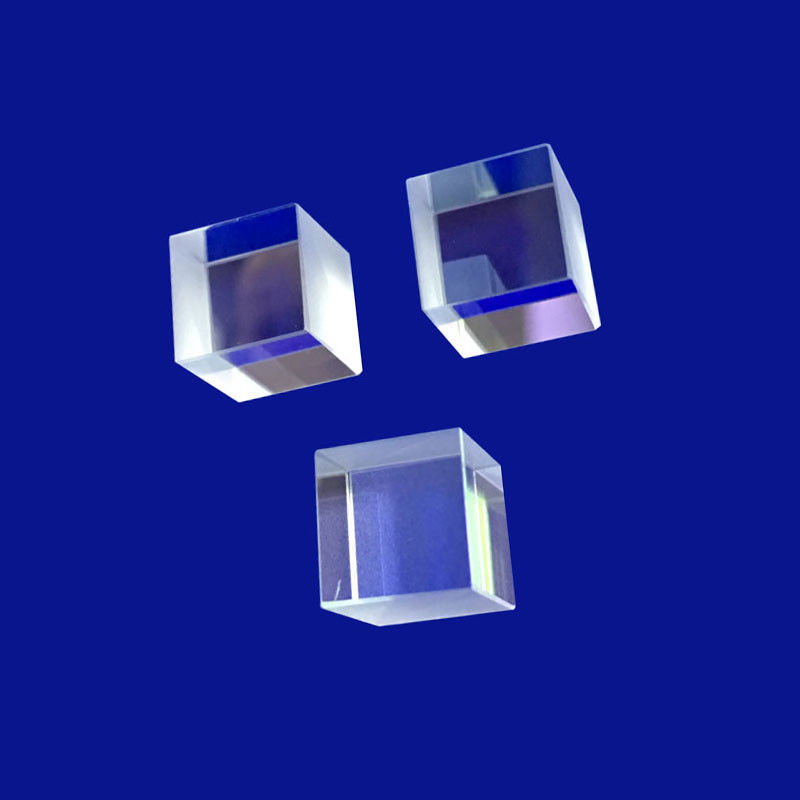

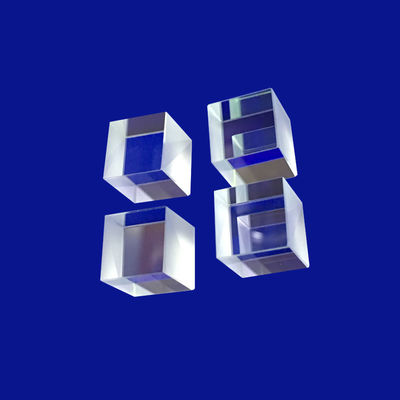

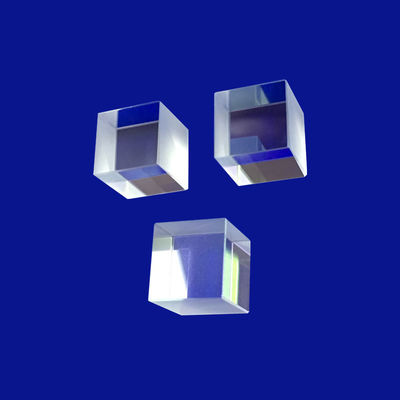

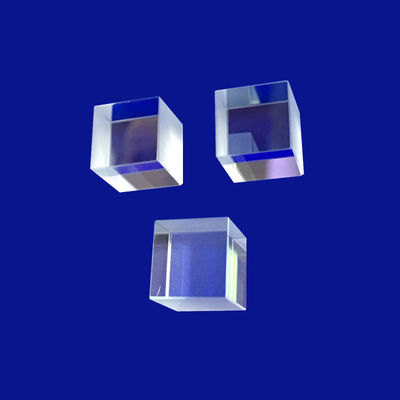

В современной инфракрасной спектроскопии с преобразованием Фурье (FTIR), аэрокосмической лазерной локации и мощных CO₂-лазерных системах поддержание абсолютной параллельности лучей во время модуляции поляризации является серьезной системной проблемой. Наша серия поляризационных светоделителей ZnSe CaF2 с угловой кубической призмой представляет собой комплексное решение этого оптомеханического узкого места.
Внедряя тонкопленочные поляризаторы с высокой изоляцией в световозвращающую геометрию призмы углового куба, эти компоненты разделяют неполяризованный входной луч на ортогональные s-поляризованное и p-поляризованное состояния, одновременно используя присущее угловому кубу «световозвращающее» свойство для возврата лучей точно параллельно входной оси, независимо от физической ориентации призмы.
Чтобы удовлетворить широкие спектральные требования, от глубокого ультрафиолета (DUV) до дальнего инфракрасного диапазона (FIR), наше предприятие производит эти специализированные ретрорефлекторы с использованием двух элитных кристаллических подложек: селенида цинка (ZnSe) и фторида кальция (CaF2).
| Технические параметры | Возможности инфраструктуры ZnSe | Возможности инфраструктуры CaF2 |
|---|---|---|
| Классификация продуктов | Угловой куб поляризационного светоделителя | Угловой куб поляризационного светоделителя |
| Диапазон передачи материала | 0,5–22,0 мкм (идеально подходит для LWIR/CO₂) | 0,13–10,0 мкм (от ВУФ до среднего инфракрасного диапазона) |
| Угасание поляризации (Tₚ : Tₛ) | ≥ 500 : 1 (настраиваемые пределы до 1000 : 1) | ≥ 200:1 (высокая стабильность в DUV-MWIR) |
| Точность углового светоотражения | Отклонение луча ≤ 2 угловых секунды (настраиваемое до ≤ 0,5) | Стандартное отклонение луча ≤ 3 угловых секунды |
| Плоскостность поверхности (ΔW) | ≤ λ/4 @ 632,8 нм на активную грань | ≤ λ/10 при 632,8 нм (мощный лазерный класс) |
| Поверхностная обработка (MIL-Spec) | Соответствие Scratch-Dig 60/40 или 40/20 | Совместимость с 20/10–10/5 Scratch-Dig |
| Прозрачная область оптической апертуры | ≥ 92% физической шестиугольной апертуры | ≥ 95 % номинальных размеров входа |
| Показатель преломления (n) | ≈ 2,403 при 10,6 мкм | ≈ 1,399 при 5,0 мкм |
| Порог лазерного повреждения (LIDT) | ≥ 5,0 кВт/см² (непрерывная волна CO₂) | ≥ 15 Дж/см² (1064 нм, импульс 10 нс) |
| Материалы | BK7 или другое оптическое стекло, кварц, сапфир, Ge, Si, ZnSe, CaF2 и т. д. |
| Длина | 3~100 мм |
| Ширина | 3~100 мм |
| Высота | 3~100 мм |
| Допуск по длине | ±0,01 мм |
| Допуск по ширине | ±0,01 мм |
| Допуск по высоте | ±0,01 мм |
| Угловой допуск | 3"~2" |
| Неравномерность | ΔN=0,1~0,5 |
| Точность поверхности | Н=1~3 |
| Качество поверхности | 10/5~60/40 |
| Покрытие | По запросу |
| Область применения | Визуализация, освещение, лазер и т. д. |
А:Стандартный поляризационный куб опирается на фиксированную плоскость внутреннего покрытия под углом 45°. Если куб испытывает незначительный наклон, крен или вибрацию, выходной луч немедленно смещается, что приводит к сбою выравнивания ниже по потоку. Призма углового куба содержит три взаимно перпендикулярные отражающие грани. Обрабатывая эти поверхности усовершенствованными многослойными диэлектрическими пленками, призма разделяет неполяризованный свет на состояния s-поляризации и p-поляризации, одновременно используя свою внутреннюю геометрию трех поверхностей для возврата света непосредственно обратно к источнику. Это обеспечивает расщепление пучка высокой чистоты, полностью невосприимчивое к угловым механическим возмущениям.
А:Выбор во многом зависит от рабочей длины волны вашей системы и окружающей среды. Если ваш оптический путь сосредоточен вокруг теплового инфракрасного диапазона (8,0–14,0 мкм) или нацелен на мощные CO₂-лазеры, ZnSe обязателен из-за его почти нулевого поглощения на этих длинных волнах. Однако, если ваше приложение охватывает ультрафиолетовый, видимый или средний инфракрасный диапазоны (0,13–7,0 мкм), CaF2 является лучшим вариантом. CaF2 имеет более низкий показатель преломления, что снижает потери на отражение, обладает более высокой механической твердостью и значительно более высокой устойчивостью к лазерному повреждению.
А:И ZnSe, и CaF2 имеют особую чувствительность к окружающей среде; например, CaF2 слегка гигроскопичен, то есть со временем впитывает влагу, если его оставить без защиты. Чтобы защитить внутренние покрытия поляризационного светоделителя, наши призмы обрабатываются в чистых помещениях класса 100 и герметично герметизируются внутри корпуса из анодированного авиационного алюминия. Все открытые края кристаллов имеют твердое защитное покрытие на основе алмазов или оксидов, обеспечивающее полную устойчивость к влажности, тепловому удару и прямому химическому воздействию в полевых условиях.
А:Угловая точность трех взаимно перпендикулярных граней определяет общую резкость отраженного луча. Незначительная ошибка двугранного угла может привести к разделению одного отраженного лазерного пятна на шесть независимых слабых отражений. Наши прецизионные процедуры алмазной притирки и оптического контактного соединения позволяют нам контролировать точность двугранного угла до менее 1 угловой секунды. Такой высокий уровень точности гарантирует, что возвращаемые каналы с s- и p-поляризацией сохраняют четкую фокусировку пространственного профиля и высокую плотность мощности на многокилометровых расстояниях передачи.
