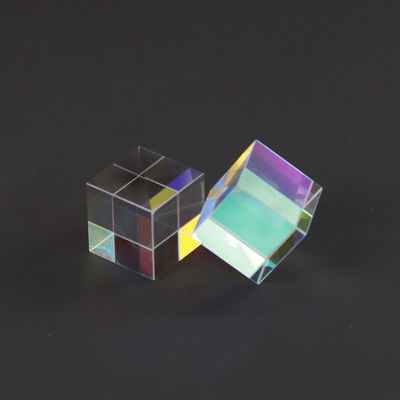

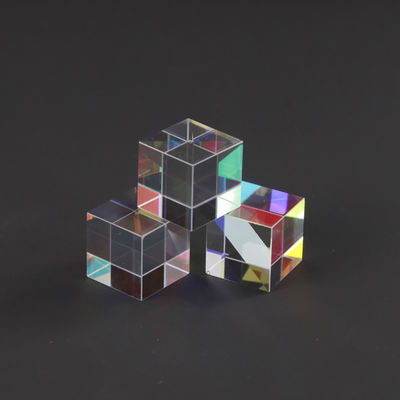

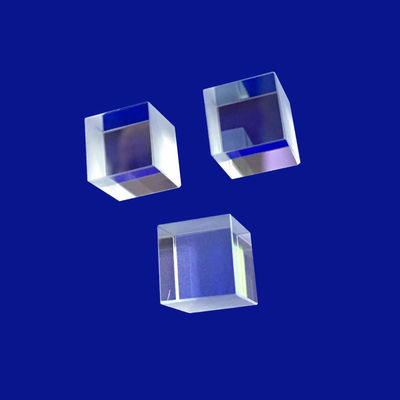

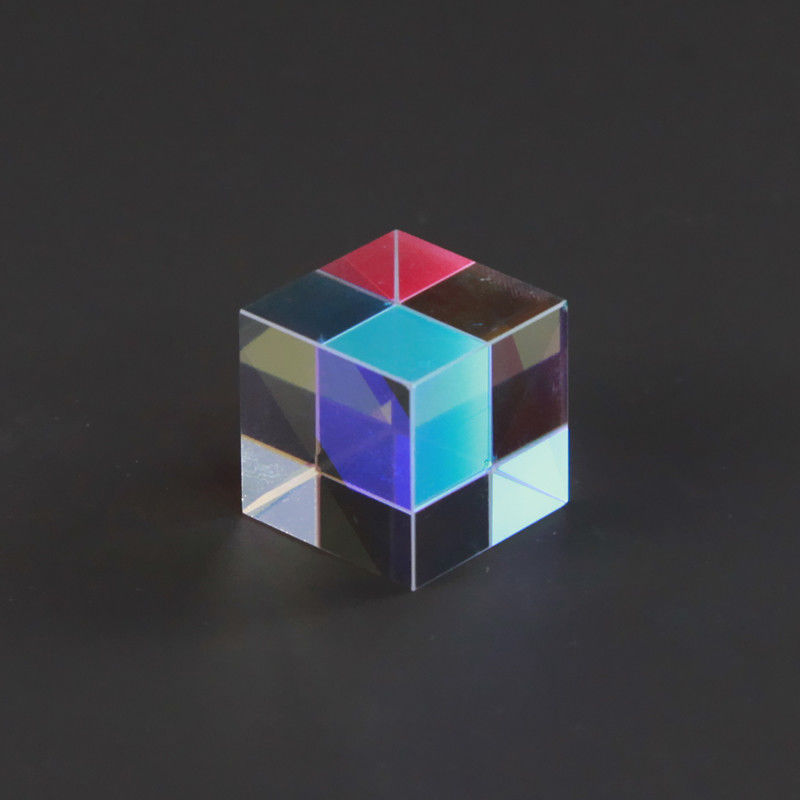

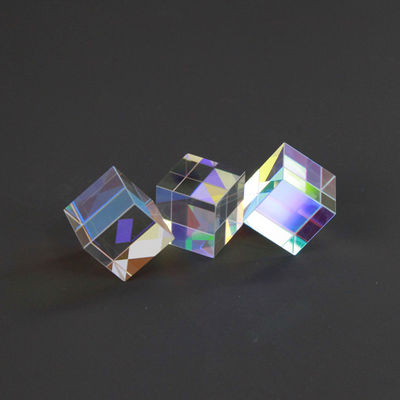

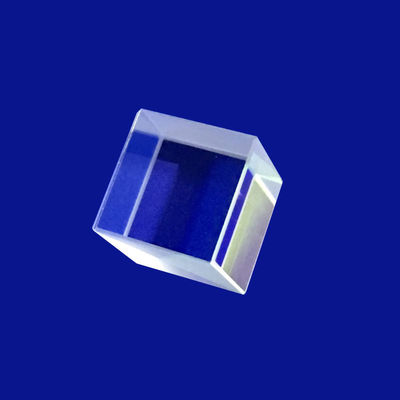

K9 BK7 Дизайн прямоугольного оптического объектива

Качество K9 BK7 Дизайн прямоугольного оптического объектива завод
Качество K9 BK7 Дизайн прямоугольного оптического объектива завод
Качество K9 BK7 Дизайн прямоугольного оптического объектива завод
Качество K9 BK7 Дизайн прямоугольного оптического объектива завод
Качество K9 BK7 Дизайн прямоугольного оптического объектива завод
Качество K9 BK7 Дизайн прямоугольного оптического объектива завод
Качество K9 BK7 Дизайн прямоугольного оптического объектива завод
Спецификация продукта
Место происхождения: Китай
Название бренда: Advance
Сертификация: ROHS\Reach
Номер модели: Как требования
Минимальное количество заказа: 1
Цена: $0.2~$100
Условия оплаты: T/T&L/C
Возможность поставки: 1000к/мес.
Подробная информация о продукте
Выделить:

Дизайн оптических линз прямого угла

,

Дизайн прямоугольных оптических линз

,

BK7 прямоугольная призма
Material: K9 BK7 / Оптическое стекло
Customized Support: ОЭМ, ОДМ
Size: Прямоугольные по индивидуальному заказу
Dimension Tolerance: +/- 0,01 мм
Application Area: Дизайн оптических линз прямого угла
Angle Tolerance: 3 ~ 2
Shape: Прямоугольный
Focal Length Tolerance: +/- 1%
Описание продукта
K9 BK7 Дизайн прямоугольного оптического объектива
В специализированных лазерных приборах и промышленных системах линейного сканирования зрения для маршрутизации оптических путей через узкие, не квадратные пространственные оболочки требуются целевые геометрические профили.K9 BK7 Дизайн прямоугольного оптического объективаПри использовании высокооднородного боросиликатного коронового стекла (K9 / BK7), мы разрабатываем специализированныйПрямоугольный прямоугольный уголв отличие от стандартных квадратных призмов, удлиненная прямоугольная диафрагма оптимизирована для размещения линейных лазеров,анаморфные профили лучей, и широкоформатные сенсорные массивы, минимизируя чрезмерный объем массы и снижая затраты на интеграцию системы.
Основная цель любогоK9 BK7 Прямоугольный прямоугольникНебольшие микро-козырьки или физические изгибы вдоль длиныпрямоугольныйСтеклянный блок может вызывать отклонения волнового фронта и сильное искажение пиксельного регистра на линейных датчиках сканирования.Дизайн оптических линзПротокол обеспечивает строгий одноточечный гониметрический контроль во время производства. В сочетании с многослойным широкополосным антиотражательным покрытием (BBAR) на входных и выходных отверстиях,Эти призмы обеспечивают до 99Эффективность передачи 0,5%, что делает их отличным выбором для медицинских изобразительных устройств, дальномеров обороны и автоматизированных производственных инспекционных путей.
Технические спецификации
Нижеприведенная инженерная матрица описывает наши стандартные производственные пороги и возможности микротолерантности для прямоугольной конфигурации.
Технический параметр Стандартный инженерный диапазон / возможности Предельные пределы метрологического класса
Рамочная продукция K9 BK7 Дизайн прямоугольного оптического объектива K9 BK7 Дизайн прямоугольного оптического объектива
Варианты класса подложки CDGM K9 (класс А) / Schott N-BK7 Степень высокой однородности H4 (Schott)
Размерные профили Ширина: от 2 до 80 мм; длина до 300 мм Специализированная микрооптика до 1,0 мм
Размерные толерантности ± 0,05 мм (стандартная точность обработки) до ±0,01 мм (степень микрооптического выравнивания)
Угловая точность (α) Ошибка угла ≤ 1 минута дуги ≤ 5 дуговых секунд (элитный класс интерферометра)
Плоскость поверхности (ΔW) ≤ λ/4 @ 632,8 нм над прозрачной диафрагмой ≤ λ/10 @ 632,8 нм (разряд лазера)
Поверхностная отделка (MIL-Spec) Соответствие 40/20 Scratch-Dig 10/5 Scratch-Dig (соответствует высокомощному лазеру)
Индекс преломления (nd) 1.5168 @ 587,6 нм Однородность партии подтверждена пикнометром
Abbe Число (νd) 64.17 (низкий индекс хроматической дисперсии) Строгое соответствие консистенции партии
Доступность покрытия Непокрытые / Металлические Al-Ag-Au / BBAR фильмы В-покрытия с высоким пороговым уровнем повреждений
Параметр Спецификация
Материалы BK7 или другое оптическое стекло, кварц, сапфир, Ge, Si, ZnSe, CaF2 и т.д.
Длина 3 ~ 100 мм
Ширина 3 ~ 100 мм
Высота 3 ~ 100 мм
Толерантность длины +/- 0,01 мм
Толерантность ширины +/- 0,01 мм
Толерантность высоты +/- 0,01 мм
Толерантность угла 3 ~ 2
Неправомерность ΔN=0,1~0.5
Точность поверхности N=1~3
Качество поверхности 10/5~60/40
Покрытие По запросу
Область применения Изображение, освещение, лазер и т.д.
K9 BK7 Rectangular Right Angle Optical Lens design illustration Rectangular prism optical path demonstration BK7 optical glass prism close-up Precision rectangular right angle lens component Optical lens design manufacturing process Industrial application of rectangular optical prisms 1.5mm to 300mm BK7 dichroic optical filter
Ключевые преимущества
УточняетK9 BK7 Прямоугольный прямоугольникконструкция обеспечивает решающие физические и функциональные преимущества по сравнению с классическими кубическими призмами в многоосевых оптических поездах:
  • Оптимизированные линейные профили:УдлиненныйпрямоугольныйПрозрачная диафрагма идеально сочетается с линейными камерами CCD/CMOS и лазерными листами, уменьшая излишний объем стекла и уменьшая общую массу полезной нагрузки мобильных датчиков.
  • Способность к общему внутреннему отражению (TIR):Когда свет входит нормально на неполированную поверхность ноги, он поражает внутреннюю гипотенузу на 45°.BK7стекло (≈41,2°), призма достигает эффективного общего внутреннего отражения без необходимости дорогого отражающего металлического покрытия.
  • Оптимеханическая установка:Плоская, перпендикулярная планировкаПрямой уголСтены обеспечивают высокоустойчивые плоскости значений для ссылочной установки, что значительно снижает риск смещения конструкции при внезапном механическом ударе или вибрации.
Основные поля интеграции систем
  • Машинное зрение для промышленного сканирования:Используется в качестве низкопрофильного зеркального комплекта для направления линейного фонового освещения или лазерного освещения в высокоскоростные сети сортировки конвейеров.
  • Лазерные дистанционные счетчики и модули измерения:Функционирует как высокоточный блок изгиба луча на 90° внутри ручных инструментов и лазерных дальномеров.
  • Барграфическая проекция и оптическое сканирование:Интегрирован в логистические сканеры штрих-кодов и коммерческие лазерные проекторы, чтобы подметать широкую горизонтальную область с использованием минимального механического оболочки.
  • Спектроскопические калибровочные массивы:По обычаюДизайн оптических линзблоки, используемые для складывания внутренних оптических линий, уменьшая физический след лабораторных спектрофотометров.
Часто задаваемые вопросы
Вопрос 1: Что делает стекло K9 или BK7 мировым эталоном для компонентов прямоугольных оптических линз?
А: K9 / BK7(Borosilicate Crown glass) является наиболее широко используемым оптическим кристаллом для применения в видимом и ближнем инфракрасном диапазоне (350 нм - 2,0 мкм) из-за его единообразного химического состава.Он отличается чрезвычайно низким количеством пузырей и включений, отличная внутренняя проницаемость (>99,2% на см при 550 нм) и отличная механическая долговечность при повседневном очистке и установке.Дизайн оптических линзС точки зрения перспективы, его высокопредсказуемый показатель преломления и низкая скорость теплового расширения делают его надежным выбором для крупномасштабного, высокоточного коммерческого производства.
Вопрос 2: Как прямоугольный формат влияет на внутренние напряжения призмы прямоугольного призма во время производства?
А:Полировка удлиненногопрямоугольныйблок вводит асимметричные давления полировки, которые могут привести к краю откат или "обнажение" по длинной оси стекла.На нашем заводе используются специализированные двусторонние лаппинг-машины и системы непрерывного мониторингаЭто позволяет нам поддерживать исключительную плоскость поверхности (≤ λ/4) и сохранять угловые ошибки пирамиды менее 15 дуговых секунд вдоль всего расширенного краяПрямой уголПризма, обеспечивающая равномерную передачу по всему профилю линейного луча.
Вопрос 3: Можно ли сконфигурировать эти прямоугольные призмы для работы в качестве ретрорефлектора (180 градусов поворота)?
А:Хотя это обычно используется для поворота света на 90 градусов через ногу, вместо этого можно ввести луч, нормальный к гипотенузе.Свет ударит по обеим ногам внутренне через полное внутреннее отражение и выйдет параллельно первоначальному входному векторуЭто универсальное поведение двойного использования высоко ценится системными инженерами, стремящимися построить надежные лазерные ретрорефлекторы или пользовательские интерферометрические линии задержки с чистым,устойчивый след.
Вопрос 4: Какие покрытия рекомендуются для максимизации срока службы и эффективности призмы?
А:Оптимальное покрытие полностью зависит от расположения светового пути.Дизайн оптических линзосновывается на общем внутреннем отражении (TIR), внутренняя гипотенуза может оставаться незакрытой,но мы настоятельно рекомендуем применять широкополосную антиотражательную (BBAR) покрытие на вход и выход ноги лица для уменьшения потерь отражания на одной поверхности с 4% до менее 0Однако, если ваш световой путь достигнет внутренней гипотенузы под углом менее 41,2°, TIR потерпит неудачу.мы откладываем защищенную серебряную (Ag) или улучшенную алюминиевую (Al) пленку на наружную заднюю гипотенузу, чтобы обеспечить равномерное отражение на 90° по целевому диапазону волн.
