Дизайн мини-оптических линз из сапфирового кварца 25x25x25 мм

Качество Дизайн мини-оптических линз из сапфирового кварца 25x25x25 мм завод
Качество Дизайн мини-оптических линз из сапфирового кварца 25x25x25 мм завод
Качество Дизайн мини-оптических линз из сапфирового кварца 25x25x25 мм завод
Качество Дизайн мини-оптических линз из сапфирового кварца 25x25x25 мм завод
Качество Дизайн мини-оптических линз из сапфирового кварца 25x25x25 мм завод
Спецификация продукта
Место происхождения: Китай
Название бренда: Advance
Сертификация: ROHS\Reach
Номер модели: Как требования
Минимальное количество заказа: 1
Цена: $0.2~$100
Условия оплаты: T/T&L/C
Возможность поставки: 1000к/мес.
Подробная информация о продукте
Выделить:

Дизайн оптических линз 25 мм

,

Дизайн мини оптических линз

,

Кварцевая оптическая стеклянная кубическая призма
Material: H-K9L, BK7/H-K9L/оптическое стекло
Dimension Tolerance: +/- 0,01 мм
Size: 25х25х25мм / Изготовление под заказ
Angle Tolerance: 3 ~ 2
Application Area: Мини-оптическая линза Designetc
Flatness: N=1~3
Shape: сферический
Focal Length Tolerance: +/- 1%
Operatingtemperature: °C -20 до 70
Customized Support: ОЭМ, ОДМ
Описание продукта

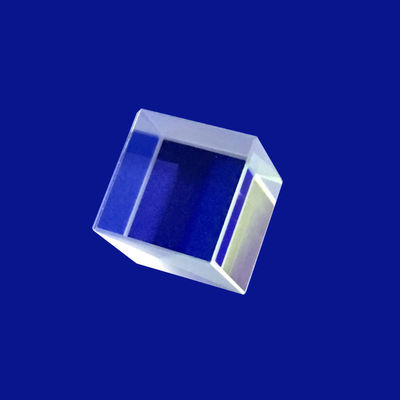

Сапфировая кварцевая мини-оптическая линза 25x25x25 мм
В мощных лазерных системах и датчиках, работающих в экстремальных условиях, традиционные составы оптического стекла неизбежно выходят из строя из-за термического линзирования или механического разрушения. НашСапфировая кварцевая мини-оптическая линза 25x25x25 ммServices предоставляют стратегическое решение, используя две самые устойчивые в мире оптические подложки: монокристаллическиеСапфир(Al₂O₃) и кварцевый кварц премиум-класса.Кварц. Разработан в компактном корпусе25x25x25 мм Миникубический профиль, эти компоненты специально разработаны для обеспечения высокой производительности.Конструкция оптических линзприложения, включая формирование луча, лазерную токарную обработку и надежную интеграцию защитных окон, где обязательны высокотемпературные характеристики и исключительная спектральная четкость.
Инженерная основа для25x25x25 мм МиниКубическая линза основана на точном подборе материалов.Сапфиробеспечивает чрезвычайную твердость поверхности (9 по шкале Мооса) и исключительную теплопроводность, что делает его идеальным для внешней оптики, подверженной истиранию песком, глубинам высокого давления или интенсивному нагреву. В то же время, наша высокая чистотаКварцКонфигурации обеспечивают почти нулевое тепловое расширение и исключительно высокий порог повреждения, вызванного лазером (LIDT), гарантируя, что при настройке в качестве внутреннегоКонструкция оптических линзКомпонент системы обеспечивает пропускную способность лазера в несколько киловатт без искажения пространственного луча или риска катастрофического оптического растрескивания.
Технические характеристики
Технические параметры Возможности сапфировой основы Возможности основы кварца (плавленого кварца)
Структура продукта Сапфировая кварцевая мини-оптическая линза 25x25x25 мм Сапфировая кварцевая мини-оптическая линза 25x25x25 мм
Стандартные размеры 25×25×25 мм (заказные микродопуски до ±0,01 мм) 25×25×25 мм (заказные микродопуски до ±0,01 мм)
Диапазон передачи 0,17–5,5 мкм (от УФ до среднего инфракрасного диапазона) 0,18–2,5 мкм (от глубокого УФ до ближнего инфракрасного диапазона)
Качество поверхности От 20/10 до 10/5 Scratch-Dig (MIL-Spec) От 10/5 до 5/2 Scratch-Dig (мощный лазерный уровень)
Плоскостность волнового фронта ≤ λ/10 при 632,8 нм на светлой апертуре ≤ λ/20 при 632,8 нм на открытой апертуре
Угловые допуски Перпендикулярность ≤ 15 угловых секунд ≤ 5 угловых секунд для метрологических приложений
Теплопроводность 40 Вт/(м·К) при 25°C (отличный теплоотвод) 1,38 Вт/(м·К) при 25°C
Твердость материала Твердость по Кнупу ≈ 2000 HK (9 по шкале Мооса). Твердость по Кнупу ≈ 520 HK (7 по шкале Мооса).
Лазерное повреждение (LIDT) ≥ 10 Дж/см² (1064 нм, импульс 10 нс) ≥ 20 Дж/см² (1064 нм, импульс 10 нс)
Материалы
BK7 или другое оптическое стекло, кварц, сапфир, Ge, Si, ZnSe, CaF2 и т. д.
Длина
3~100 мм
Ширина
3~100 мм
Высота
3~100 мм
Допуск на длину
±0,01 мм
Допуск по ширине
±0,01 мм
Допуск по высоте
±0,01 мм
Угловой допуск
3"~2"
Неравномерность
ΔN=0,1~0,5
Точность поверхности
Н=1~3
Качество поверхности
10/5~60/40
Покрытие
По запросу
Область применения
Визуализация, освещение, лазер и т. д.
Галерея продуктов

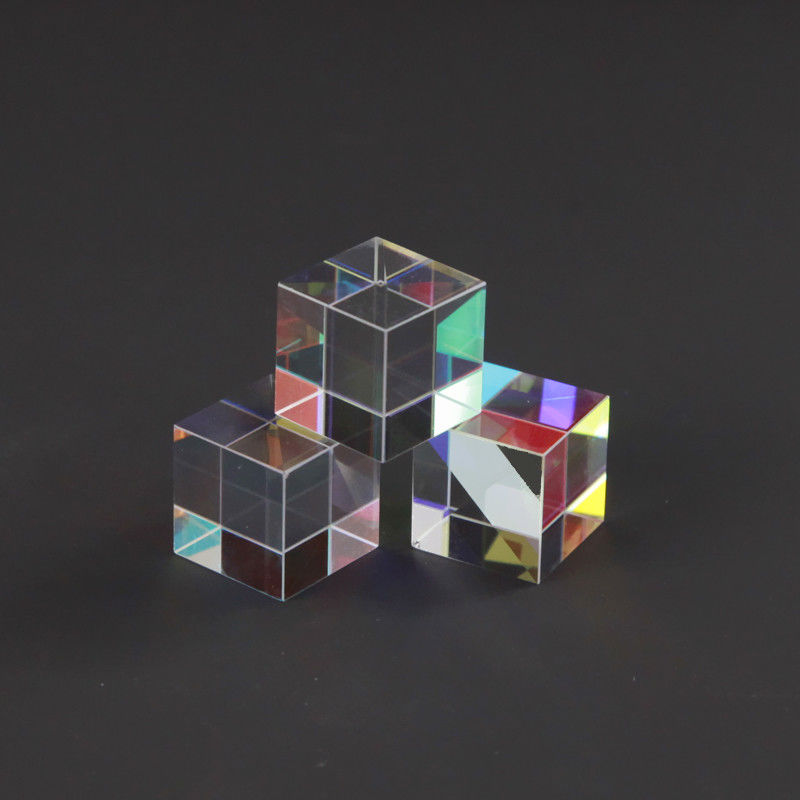

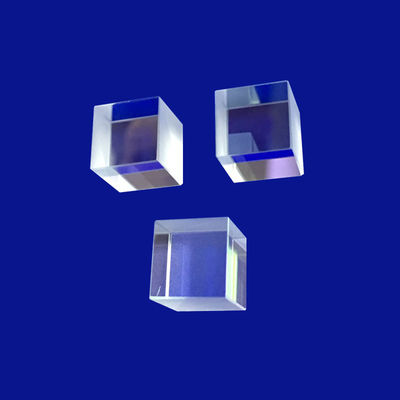

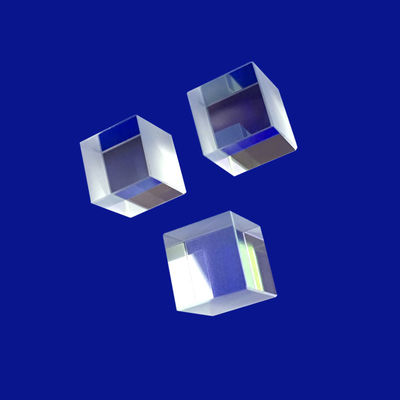

Sapphire Quartz Mini Optical Lens Design Precision optical lens components Optical lens manufacturing process Custom optical lens design High-precision optical elements Optical lens quality inspection BK7 Dichroic Optical Filter 4
Первичные области интеграции
  • Аэрокосмические электрооптические (EO/IR) блоки:Легкие и прочные сапфировые кубы, используемые в качестве передних складных призм или окон для камер наведения и наблюдения на самолетах.
  • Мощные промышленные лазерные системы:Прецизионные кварцевые кубы, оптимизированные для маршрутизации, объединения и пространственной фильтрации луча волоконного лазера с длиной волны 1064 нм.
  • Окна глубоководных подводных изображений:Высокопрочные мини-кубические линзы размером 25x25x25 мм, разработанные для того, чтобы выдерживать экстремальное гидростатическое давление, сохраняя при этом широкоугольные поля зрения.
  • Полупроводниковая метрология и контроль пластин:Специальные кварцевые призматические делители, используемые в чистых помещениях для направления лучей глубокого ультрафиолета (DUV) для анализа дефектов пластин в нанометровом масштабе.
Часто задаваемые вопросы
В1: Как вы выбираете между сапфировой и кварцевой подложками для оптического блока Mini размером 25x25x25 мм?
А:Выбор продиктован основным стрессовым фактором вашей системы. Если вашКонструкция оптических линзтребует чрезвычайной прочности конструкции, устойчивости к царапинам или работы в среднем инфракрасном диапазоне (3,0–5,5 мкм),Сапфирявляется обязательным из-за его твердости по шкале Мооса 9 и широкого спектрального пропускания. Однако, если ваше применение связано с высокоэнергетическими ультрафиолетовыми (УФ) лазерами или требует абсолютной геометрической стабильности размеров при резких перепадах температуры, синтетический плавленый кварцКварцпредпочтителен из-за превосходного порога повреждения лазером и исключительно низкого коэффициента теплового расширения.
Вопрос 2. Каковы основные проблемы при обработке мини-куба размером 25x25x25 мм с использованием Sapphire?
А:Из-заСапфирчрезвычайная физическая твердость, стандартные инструменты для алмазной шлифовки и оптической полировки быстро изнашиваются, что затрудняет поддержание точных углов 90° и плоских поверхностей. Чтобы решить эту проблему, на нашем технологическом предприятии используются изготовленные по индивидуальному заказу сверхжесткие притирочные станции с ЧПУ, оснащенные суспензиями кристаллических алмазов высокой концентрации. Эта специализированная инфраструктура позволяет нам контролировать угловые отклонения25x25x25 мм Миниблокирование до менее 15 угловых секунд, обеспечивая при этом гладкую поверхность с низкой шероховатостью (Ra ≤ 0,5 нм), соответствующую строгим спецификациям.
Вопрос 3: Может ли эта мини-оптическая конструкция линз соответствовать индивидуальным требованиям к внутреннему покрытию?
А:Да, абсолютно. Внутреннее расщепление или отражающие плоскости нашего тела.Сапфир Кварц 25х25х25мм МиниКубики можно персонализировать с помощью высокопрочных тонкопленочных покрытий. Мы можем нанести антибликовые (AR) покрытия для максимизации пропускной способности, пакеты диэлектриков с высоким коэффициентом отражения (HR) для однолинейной лазерной токарной обработки или индивидуальные дихроичные фильтры для цветоселективного разделения. Все покрытия наносятся с помощью ионно-электронного испарения, чтобы обеспечить максимальную плотность и устойчивость к воздействию окружающей среды, предотвращая деградацию пленки при длительном использовании в полевых условиях.
Вопрос 4: Как кристаллическая ориентация сапфира влияет на характеристики конструкции оптической линзы?
А:Сапфир — это анизотропный кристалл с двойным лучепреломлением, то есть его показатель преломления меняется в зависимости от угла, под которым свет попадает в кристаллическую решетку. Чтобы предотвратить нежелательное расщепление поляризации или двойное лучепреломление (фантомные изображения) внутри вашегоМини-оптическая линзапути мы точно выравниваем необработанный кристаллический слиток перед резкой. Для применений, где чистота поляризации имеет решающее значение, мы производим куб с оптической осью, параллельной направлению пропускания света, обычно называемымОсь C (0001) Сапфир. Эта тщательно продуманная компоновка полностью устраняет артефакты двойного лучепреломления, обеспечивая чистое распространение волнового фронта через прозрачную апертуру.
