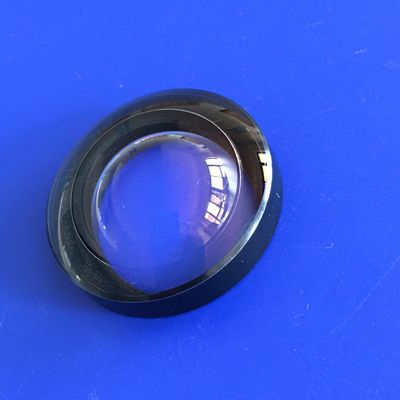

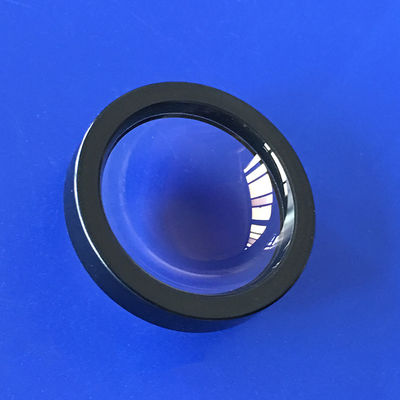

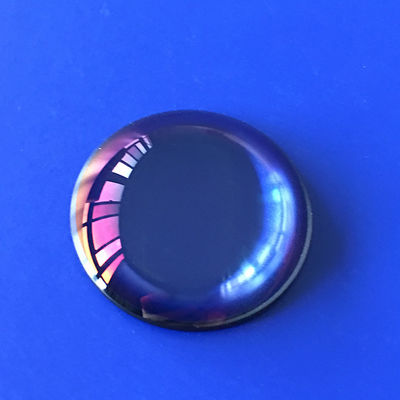

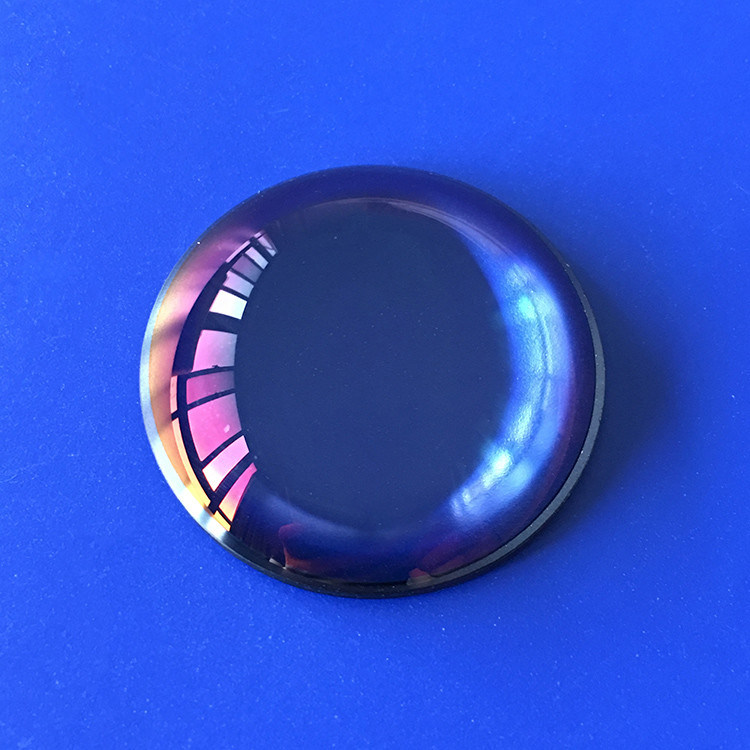

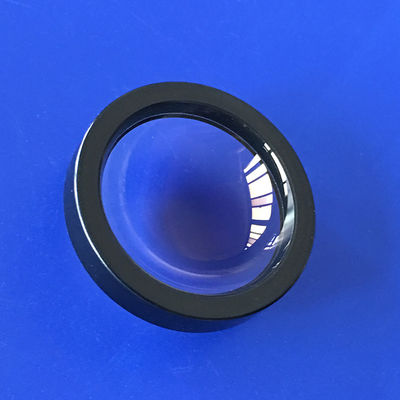

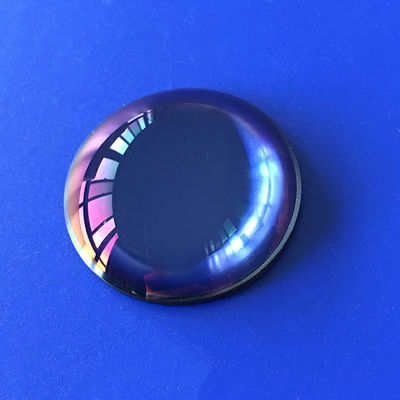

Customized Optical Components Design Plano Convex Lens and Meniscus Lens with Coating
Индивидуальная конструкция оптических компонентов: плосковыпуклая линза и менисковая линза с покрытием представляет собой высокоточное решение для передовых оптических систем, требующих контролируемой фокусировки света, минимальной аберрации и повышенной эффективности передачи. Эти линзы изготовлены из высококачественного оптического стекла или кристаллических материалов, что обеспечивает превосходные преломляющие характеристики и стабильные оптические характеристики.
Плано-выпуклая линза имеет одну плоскую поверхность и одну выпуклую поверхность для сведения параллельных световых лучей в одну фокусную точку, что делает ее идеальной для коллимации и визуализации. Менисковая линза с выпуклыми и вогнутыми поверхностями оптимизирована для уменьшения сферической аберрации и улучшения качества изображения в сложных оптических сборках.
Покрытия, такие как антибликовые (AR) или диэлектрические слои, применяются для минимизации поверхностных отражений, повышения эффективности передачи и продления срока службы. Сочетая точный геометрический дизайн с индивидуальной технологией покрытия, эти линзы представляют собой универсальные решения для лазерных систем, устройств обработки изображений, оптических датчиков и прецизионных фотонных инструментов.
| Параметр | Плоско-выпуклая линза | Менисковая линза с покрытием |
|---|---|---|
| Материал | BK7 / плавленый кварц / сапфир | BK7 / плавленый кварц / сапфир |
| Диаметр | 5 мм–100 мм (настраиваемый) | 5 мм–100 мм (настраиваемый) |
| Фокусное расстояние | 10–500 мм (настраиваемый) | 10–500 мм (настраиваемый) |
| Качество поверхности | 40/20 или лучше | 40/20 или лучше |
| Тип покрытия | AR-покрытие/диэлектрическое покрытие | AR-покрытие/диэлектрическое покрытие |
| Диапазон передачи | 350–2000 нм | 350–2000 нм |
| Форма поверхности | Плоско-Выпуклый | Мениск (вогнутый-выпуклый) |
| Толерантность | ±0,01 мм | ±0,01 мм |
| Рабочая температура | от -40°С до +85°С | от -40°С до +85°С |
| Приложение | Лазерные системы, визуализация, датчики | Лазерные системы, визуализация, датчики |
- Высокоточная фокусировка света: плосковыпуклые линзы сводят параллельные лучи с минимальными искажениями, а менисковые линзы уменьшают сферические аберрации.
- Специально разработанные покрытия: антибликовые и диэлектрические покрытия повышают эффективность передачи и уменьшают нежелательные отражения.
- Широкая совместимость с материалами: доступен из BK7, кварцевого стекла и сапфира для различных оптических и термических требований.
- Настраиваемые размеры: диаметр, фокусное расстояние и кривизна могут быть оптимизированы для конкретной конструкции системы.
- Улучшенные оптические характеристики: повышенная четкость изображения, уменьшение двоения изображения и повышение общей эффективности в сложных сборках.
- Прочность и стабильность: материалы и покрытия обеспечивают механическую и экологическую устойчивость для длительной эксплуатации.
- Лазерные системы: фокусировка, коллимация и формирование луча для промышленных, медицинских или исследовательских лазеров.
- Устройства формирования изображений: камеры, микроскопы и телескопы, требующие точного управления светом и уменьшения аберраций.
- Оптические датчики: высокоточные датчики для промышленного и научного применения.
- Научные инструменты: спектроскопия, фотометрия и аналитические устройства, требующие высококачественных оптических компонентов.
- Волоконная оптика: соединение и выравнивание лазерных источников с оптическими волокнами.
- Аэрокосмическая и оборонная промышленность: прецизионные оптические сборки для систем дистанционного зондирования, наведения или обнаружения.
Индивидуальная конструкция оптических компонентов: плосковыпуклая линза и менисковая линза с покрытием обеспечивают универсальное и точное оптическое решение для высокопроизводительных фотонных приложений. Благодаря специально подобранным размерам, высококачественным материалам и специализированным покрытиям эти линзы обеспечивают превосходную фокусировку света, минимизируют аберрации и повышают эффективность передачи света. Их адаптируемость к лазерным системам, устройствам обработки изображений и оптическим датчикам делает их незаменимыми компонентами для инженеров и дизайнеров, которым необходимы оптимальные оптические характеристики, долговечность и возможность настройки в современных фотонных системах.
-
